1.1工作溫度

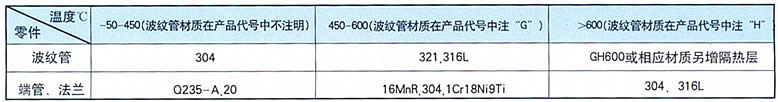

系列中所有規格的膨脹節，設計工作溫度200 ℃，選型時應根據工作溫度選擇波紋管、接管和法蘭材料，如下圖所示：

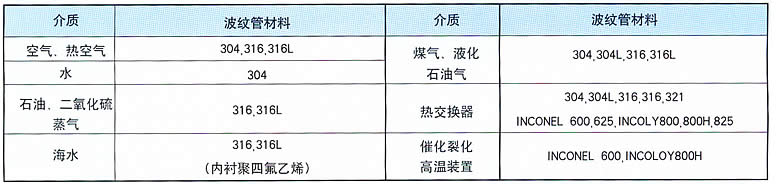

1.2根據不同介質選擇波紋管材料
1.3 公稱壓力
系列中壓力等級為0.25MPa，0.6MPa，1.0MPa，1.6MPa，2.5MPa，膨脹節出廠前100%進行工作壓力1.5倍的耐壓試驗。
1.4 產品類型

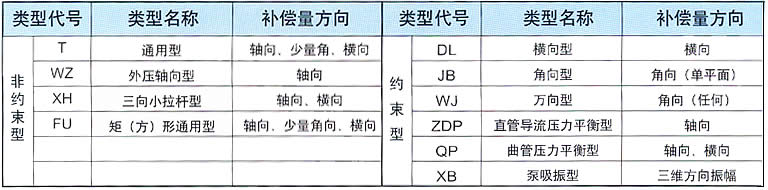

根據不同使用特性，合理選用膨脹節類型，如下圖所示：
1.5 公稱直徑與連接方式
各類膨脹節有2種連接方式，一種是法蘭連接（碳鋼以F、不銹鋼以Fc表示）、一種是端管連接（碳鋼譯J，不銹鋼以Jc表示）。
法蘭標準為JB81-59、JB83-59（選用JB83-59松套法蘭，訂貨時請注明）。
1.6補償量與循環壽命
膨脹節補償量與循環壽命次數有直接聯系、循環壽命次數指波紋管在工作壓力下，以所列補償量為行程往返為一次的總次數，系列補償量值，是在保證許用壽命1000次的條件下，確定的補償量范圍。
若實際循環壽命次數不為1000次，可根據實際壽命次數在下表中查出補償量修正系數FN，用修正系數FN乘以系列中的1000次壽命下的補償量值，得到實際補償量的近似值，即實際補償量=系列中補償量*補償量修正系數。
1.7波紋管結構型式
波紋管結構型式根據不同的要求，設計制造為單層、雙層及多層、單層加強環、雙層加強環。帶加強的波紋管在產品代號中注“K”、單層及雙層波紋管在產品代號中不注。
1.8其他
當工程的工況條件具有特殊要求，該樣本產品不能滿足要求時，可向本企業提供實際工作狀態及工況條件，我企業將為您進行非標準設計制造，以滿足您對工作溫度、工作壓力、補償方向及補償量值、循環壽命次數、產品結構、安裝特殊要求等各項工作性能的需要。

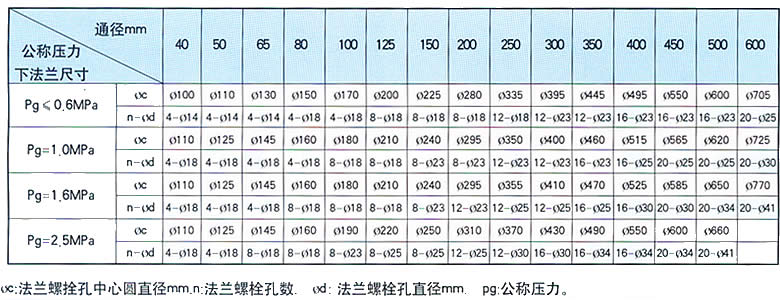

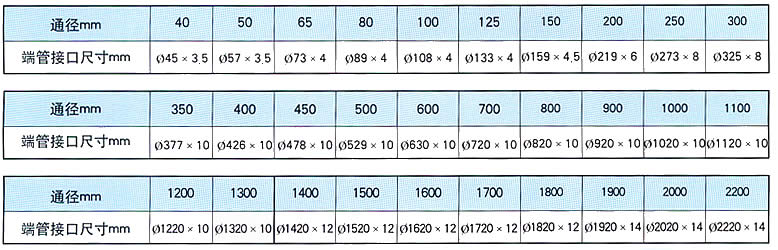

附：接管端口及法蘭尺寸（JB81-59）
以上參數表格圖片，請點擊放大以查看詳細資料。
